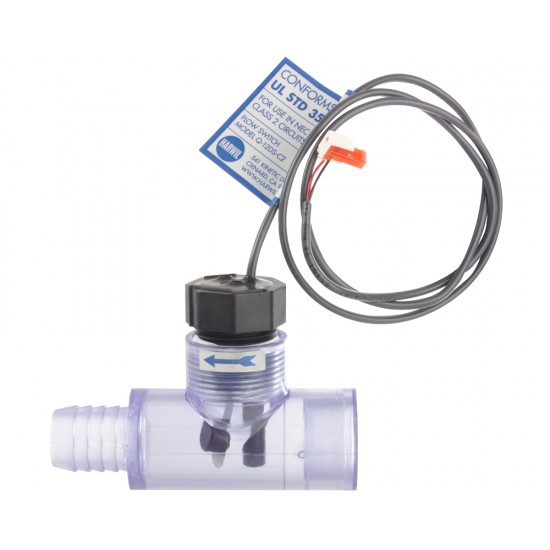

Ravno pretočno stikalo Harwil Q-12DS-C2 za dimenzijo ena

To stikalo pretoka je običajno v vročih kadi Dimension One. Zagotavlja, da obtočna črpalka pošilja dovolj vode v grelnik, da se prepreči nevarnost pregrevanja. Če je pretok zadosten, se magnet prilepi na palico senzorja in informacije o pretoku se pošljejo v krmilni sistem.

Priložen je 1-metrski kabel z oznako 2-polni ženski vtič.

Prozoren plastična cev ima cevni priključek za 3/4 " gibljiva cev na eni strani in gladka povezava na drugi strani.

Mere
Dolžina: 98 mm
Višina: 68 mm< br>
Dimenzije pretočnega stikala (velikost "Small", rdeča na diagramu)
Premer navoja: 27 mm
Dolžina telesa: 28 mm
Skupna višina: 61 mm

Priključki
1/2" Spg. x 3/4” Barb

Obstaja več različic tega Harwilovega pretočnega stikala, vse z referenčnim Q-12DS-C, z različnimi dolžinami in velikostmi navojev (glejte diagram na nasprotni strani). To je "majhna" velikost.

Reference
Harwil (samo stikalo pretoka): Q-12DS-C2
Harwil (stikalo pretoka + tee): Q12DSCSLA
Dimenzija ena: 01512-199
